核心設計理念是構建一個移動、臨時的功能性服務平臺，主要集成洗漱臺和衛生間設施。該車型旨在為消防救援等特殊作業場景提供及時、有效的衛生保障。

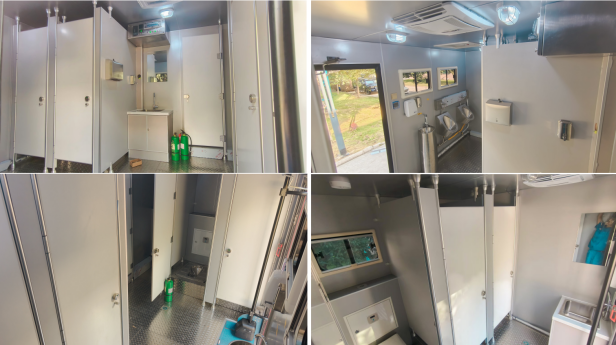

環保型獨立衛生間，同時滿足10 人的衛廁需求（蹲便器、座便器數量根據客戶需求確定），衛生間內部地面做防滑處理；每個隔間設置通氣窗，帶有防蚊簾，遮光簾；
該車具有良好的自行機動性能，爬坡能力強，具備良好的通風換氣調節功能。能在各種惡劣的野營環境下展開工作，是執行各種救災任務、在野外環境下展開工作必不可少的生活保障裝備。

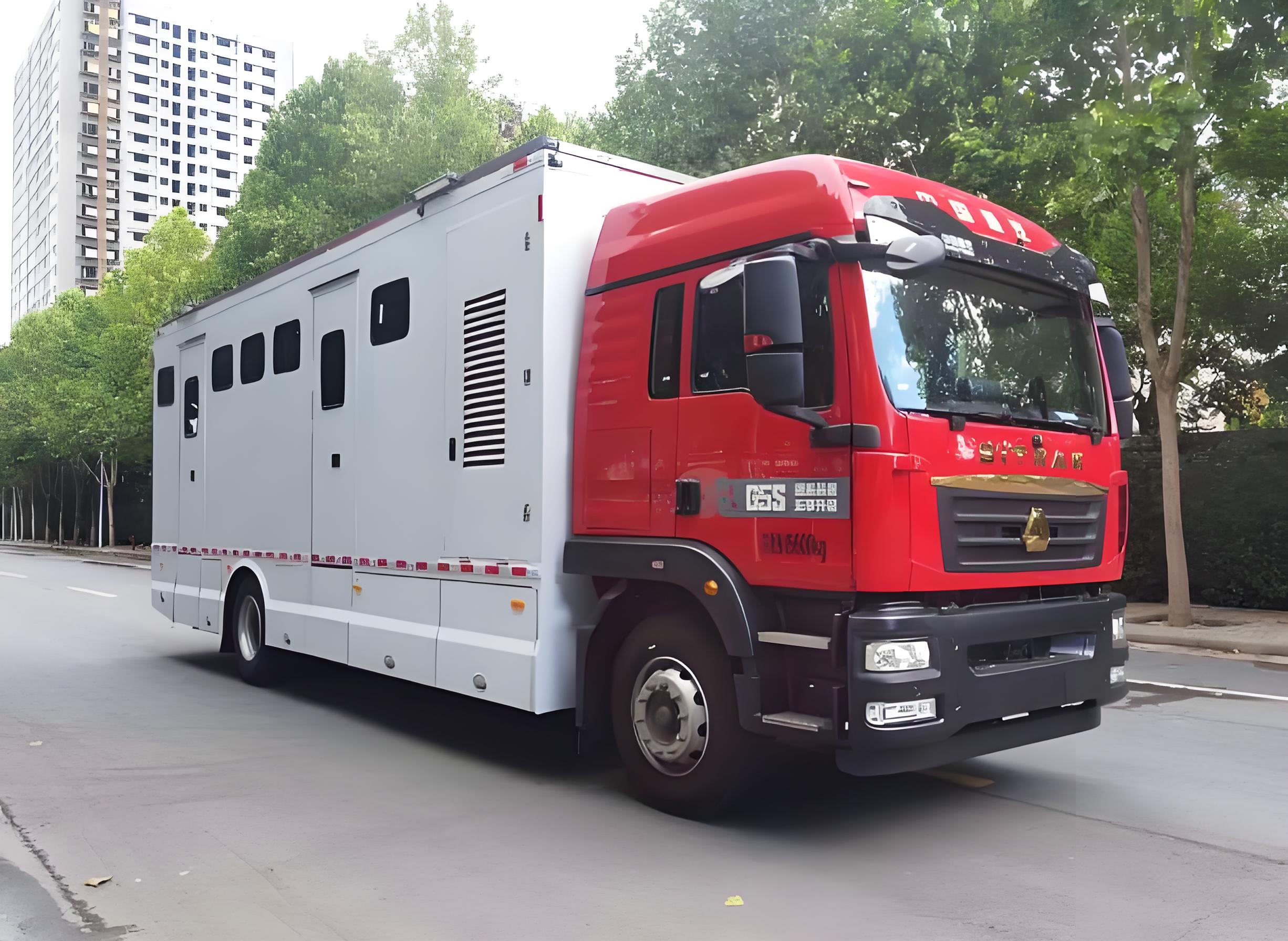

整車符合《消防車通用技術條件》GB7956規范要求，外觀標識嚴格按照《消防救援局關于做好消防救援車輛外觀制式涂裝工作的通知》應急消〔2019〕76號文件執行噴涂。

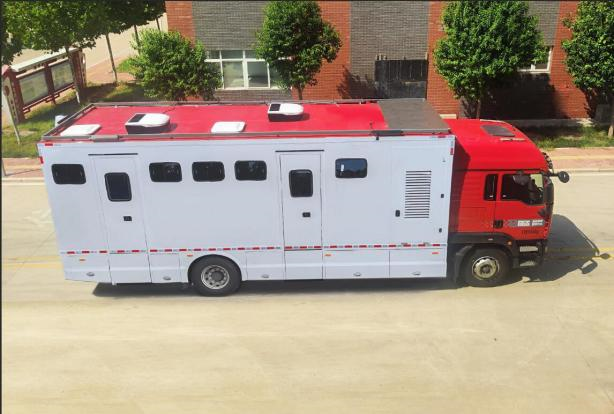

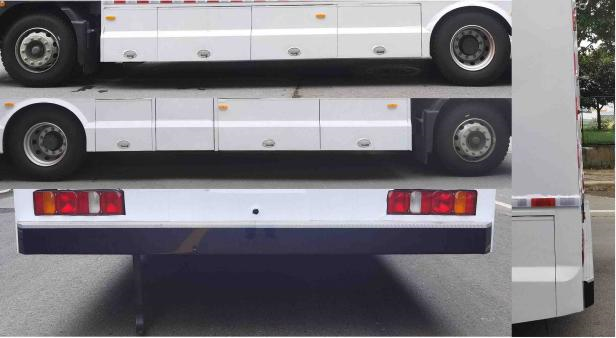

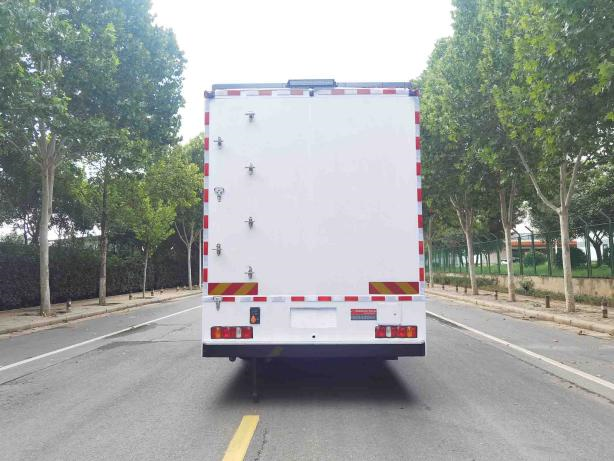

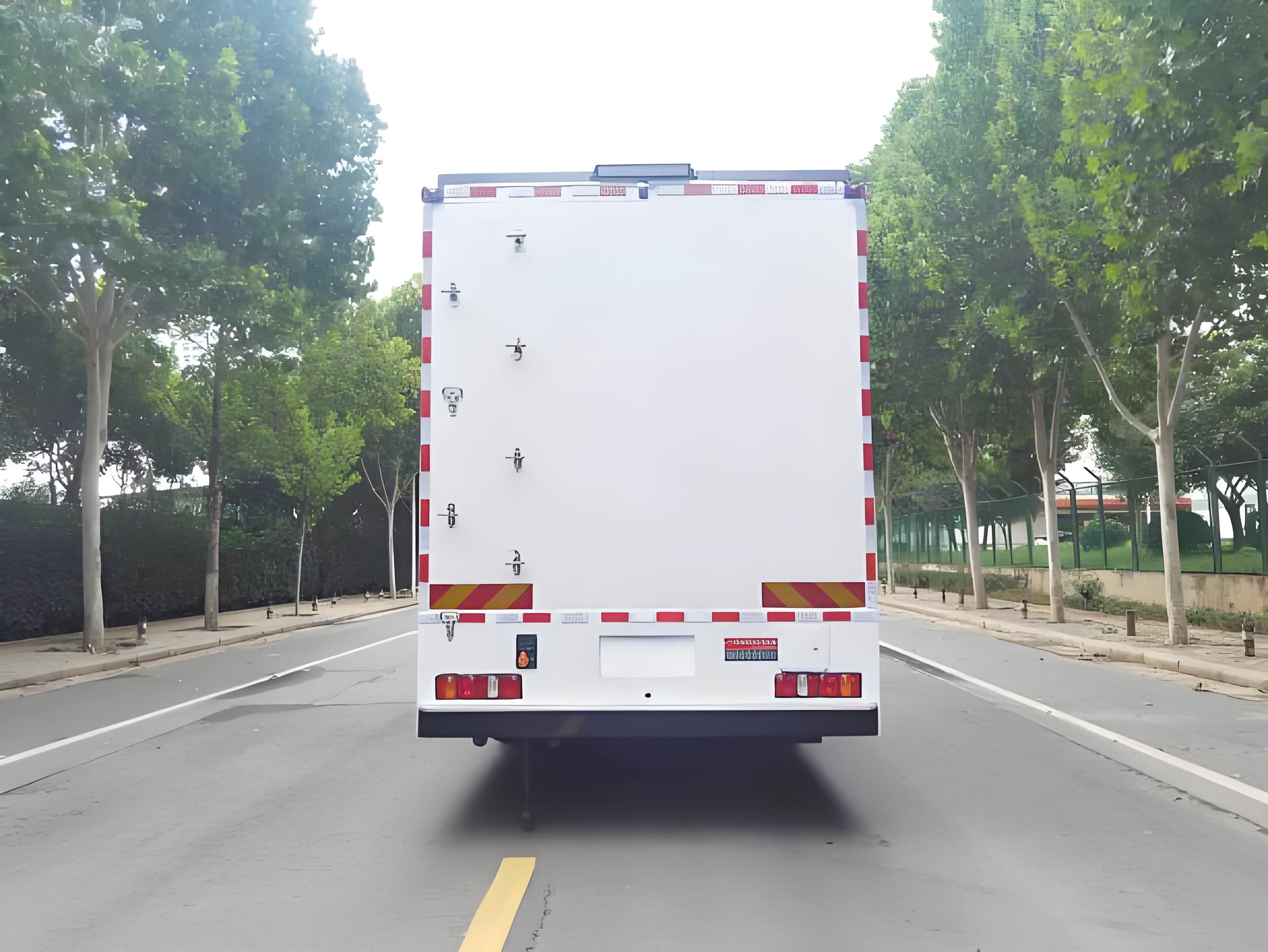

車尾處設置上下車抽拉梯，車廂前部裝有登頂踏板便于上頂部維護設備；車輛裙部設置污水箱，預留發電機等大尺寸設備空間；頂部布置換氣天窗，兼有逃生功能；
序號 | 功能分類 | 設備名稱/型號 | 數量 |
說明（品牌、型號、簡單參數） | |
1. | 整車參數 | 整車 | 1臺 | 整車尺寸：長×寬×高：10430×2550×3895；滿載質量：15.6T； 比功率15.1KW/T； | |
2. | 底盤 | 汕德卡ZZ5186XXYN561GF1 | 1臺 | 發動機額定功率240kw； 燃料：柴油；油箱容積：300L； 尾氣排放：符合國Ⅵ標準； 驅動形式：4×2; 最高車速110km/h； 配置子午線鋼絲輪胎、胎壓監測系統 變速箱：手動； 制動系統：前輪盤式制動器，ABS（防抱死制動系統）或EBS（電控制動系統）； | |
3. | 駕駛室 | 1臺 | 結構：全鋼框架焊接結構，帶液壓缸傾翻、帶安全鎖止裝置，電動液壓泵； 座位設置：?jiǎn)闻牛藛T2 人，所有座椅全部設置安全帶； 駕乘室設備：除原車設備外，內部帶有空調、室內 LED 燈，設有電源總開關，預留總線接口，可讀取發動機轉速、冷卻水溫等信號，配備兩組 12V、兩組 24V、一組 220V 電源接口，并配備 2 個 USB 接口； | ||
4. | 整車裝飾 | 外觀涂裝 | 1套 | 車身顏色符合GB/T3181-2008中規定的R03紅色； | |

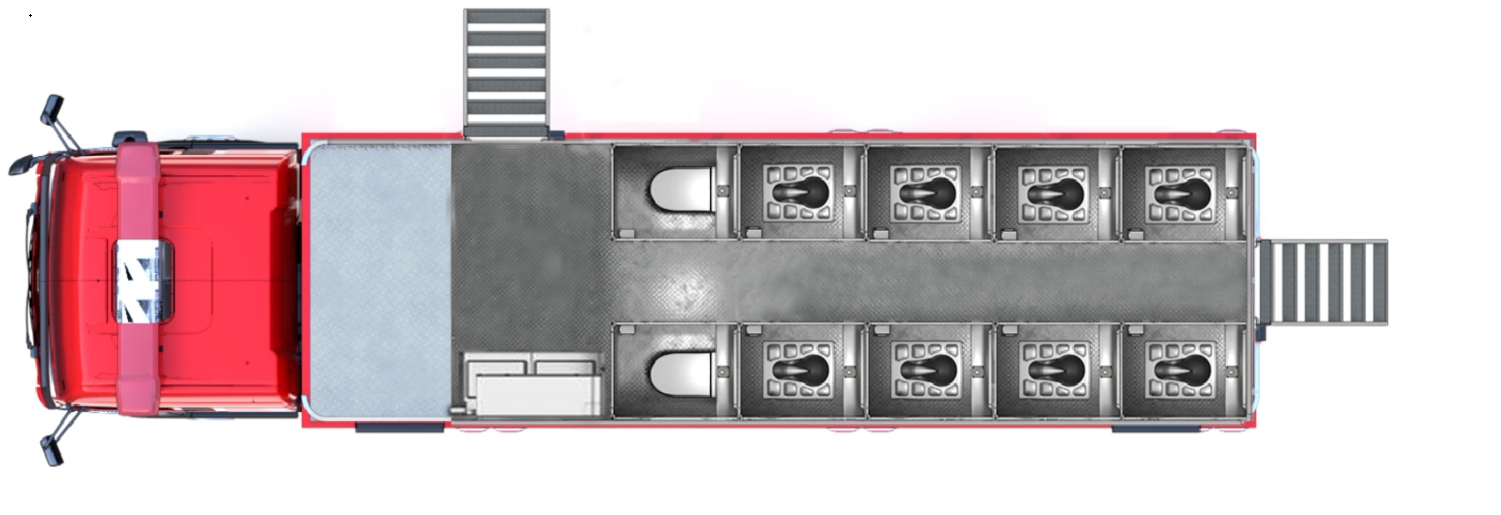

5. | 廂體 | 1套 | 車廂前部為水箱、真空系統和水增壓設備；中部為洗漱臺、衛生間，車廂前部右側上下梯為隱藏式抽拉梯（如廁區側部上下梯），使用時直接抽出，無需搬運，更加方便；車尾處設置上下車抽拉梯，車廂前部裝有登頂踏板便于上頂部維護設備；車輛裙部設置污水箱，預留發電機等大尺寸設備空間；頂部布置換氣天窗，兼有逃生功能； 車廂設置洗漱臺，配備兩套水龍頭、鏡子等； 駕乘室及上裝均采用內涂層等進行防腐處理； 采用高強度碳鋼結構骨架及耐腐蝕性好的鋁合金板為蒙皮，底板及車廂頂部為鋁合金防滑板或經防滑處理的鋁合金平板（表面噴涂防滑層）； 車身設置輪廓燈帶、爆閃警燈，警報器 | ||

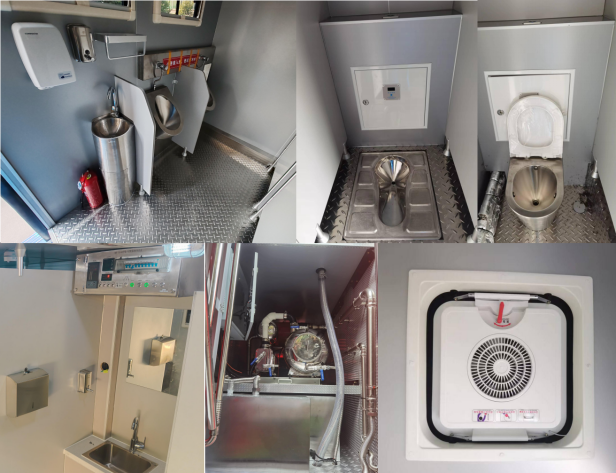

6. | 座便器 | 2個 | 材質：真空不銹鋼； 配備紅外感應開關，感應沖水，并配備有應急手動沖水按鈕； | ||
7. | 蹲便器 | 8個 | 材質：真空不銹鋼； 配備紅外感應開關，感應沖水，并配備有應急手動沖水按鈕； | ||
8. | 水路系統 | 真空集便系統 | 1套 | 功率：2.2kw； 氣體流量：16m3/h; 沖洗負荷：120次/h； 系統控制箱：帶PLC控制，帶觸摸屏； 滿足室外無排污條件使用，具有負壓抽吸、收集、隔臭功能，臭氣凈化處里，設有粉碎系統，避免管道堵塞； | |
9. | 水增壓系統 | 1套 | 功率：1.5kw； 增壓泵流量：5m3/h； 增壓泵壓力：30Kpa； | ||
10. | 清水箱 | 1套 | 容積：500L； 材質：304不銹鋼； 具備液位計及液位報警系統，可對液位情況實時掌握； 供水口可與消防車連接，各類轉換接口2套。 | ||
11. | 污水箱 | 1套 | 容積：750L； 材質：304不銹鋼； 設置沖洗口、排污口，排污口的設置方便排污使用；沖洗閥使用時連接水帶，直接外排； | ||
12. | 供配電系統 | 發電機 | 1臺 | 功率：10kw； 額定電壓：220V； 額定頻率：50HZ； 燃油：汽油； | |
13. | 照明警示系統 | 警燈 | 1套 | 工作電壓:DC24V，長度:1.8米，包含9 只LED燈單元、下層2個巷燈，功率≤51W，喇叭功率:200W | |
14. | 警報器 | 1套 | 警報器輸出功率200W，LED光源； | ||
15. | 爆閃燈 | 1套 | DC12V，P<36W，LED小型警燈，二級發光強度 | ||
16. |
整車 輔助 系統 | 高清行車記錄儀及高清倒車影像 | 1套 | 彩色顯示屏7寸，具有夜視功能，夜間圖像清晰，記錄儀為硬盤式存儲500G；行車記錄儀采用自動分段錄制，記錄卡錄滿后可以自行刪除最早記錄 | |
17. | 車載臺 | 1套 | 配備PDT制式350MHz數模兩用車載臺（符合PDT技術標準，兼容370MHz應急專用頻段，天線阻抗50Ω；防水防塵IP54；含吸盤天線，北斗衛星定位裝置，能接入北斗消防綜合管理服務平臺 | ||
18. | 隨車資料 | 1套 | 1、整車操作使用說明書，均為中文。紙制和電子（PPT格式）各一套；2、整車維護保養手冊，均為中文。紙制和電子（PPT格式）各一套；3、整車零配件清單，提供不少于200種零配件，內附價格，質保期內可按照此價格采購；4、底盤質量保修卡；5、底盤合格證；6、底盤隨車配件清單（需提供原裝底盤保養濾芯1套（空濾、柴油油濾、機濾、空調濾芯）及其他底盤配置附件）；7、改裝零件目錄圖：8、消防車消防器材清單；9、整車合格證；10、國家工信部公告；11、消防車跟蹤服務卡；12、消防車交接清單；13、機動車銷售統一發票、發動機號拓印件3份、車架號拓印件3份、車輛照片4張（左前45°）；14、帶接頭的輪胎充氣管1根10m，車輛限位塊4塊，車用三角警告牌1個，原裝備用輪胎1個；15、配備維修工具150件套，符合國家有關標準；便攜式拉桿箱分層設計，包括液壓千斤頂30T、大小套筒、8-32#開口/梅花兩用扳手、黃油槍等維修工具，維修組套150件、扭力扳手、棘輪扳手組、濾芯扳手、大中小#尖嘴鉗、卡簧鉗、大中小#大力鉗等） | ||
19. | 隨車附件 | 1套 | 1、滅火器（含支架） 4kg 2具 2、三角警示架 1套 3、隨車工具 1套 4、電路檢測工具 1套 5、車輛限位塊 4 塊 6、隨車千斤頂 1套 7、備胎 條 1 8、輪胎充氣管 1根 帶接頭 9、備用保險套裝 1套 10、防滑鏈 1套 |
